Крепление натяжных потолков чертежи. Гарпунная система

Крепление натяжных потолков чертежи. Гарпунная система

В настоящее время наиболее распространена и используется в 90% случаев. Гарпунная система крепления натяжных потолков применяется только для монтажа виниловой пленки, тканевые покрытия таким способом не устанавливают. Для её реализации требуется:

1. Очень точный, иначе при монтаже образуется провисание, которое нельзя будет устранить либо, наоборот — натяжное покрытие окажется меньше размера комнаты.
2. Приваренный на станке ТВЧ по периметру материала гарпун — планка небольшого размера из твердого поливинилхлорида в форме крючка, которая заправляется в багет и удерживает полотно в натянутом состоянии.
3. Специальные алюминиевые или пластиковые профили с зубцами и выступом внутри для фиксации гарпуна.

Помещение и ПВХ-пленка нагреваются до 70°C, чтобы материал можно было растянуть. Далее, края полотна заводятся специальным шпателем в багет. Приваренный гарпун соединяется с выступами профиля и надежно фиксируется. После остывания пленка приобретает необходимое натяжение и получается идеально ровная поверхность. Небольшие зазоры между стеной и потолком закрываются маскировочной лентой, которая вставляется в специальный паз багета.

Гарпунный способ крепления обладает следующими достоинствами:

• высокая прочность — полотно выдерживает нагрузку до 100 кг/кв. м;
• возможность многоразовой переустановки — демонтаж и обратная установка натяжного потолка выполняются без ущерба для покрытия;
• простота монтажа — гарпун легко защелкивается без приложения усилий;
• качественная установка для помещений самой необычной конфигурации;
• высокая скорость монтажных работ — 2-3 часа для комнаты 15-20 кв. м.

Недостатки:

Крепление натяжных потолков: Гарпунная система

В настоящее время наиболее распространена и используется в 90% случаев. Гарпунная система крепления натяжных потолков применяется только для монтажа виниловой пленки, тканевые покрытия таким способом не устанавливают.

Порядок монтажа

Для реализации гарпунной системы крепления натяжных потолков требуется:

• Помещение и ПВХ-пленка нагреваются до 70°C, чтобы материал можно было растянуть.
• Края полотна заводятся специальным шпателем в багет.
• Приваренный гарпун соединяется с выступами профиля и надежно фиксируется.
• После остывания пленка приобретает необходимое натяжение и получается идеально ровная поверхность.
• Небольшие зазоры между стеной и потолком закрываются маскировочной лентой, которая вставляется в специальный паз багета.

Достоинства гарпунной системы

Гарпунный способ крепления обладает следующими достоинствами:

• Простота монтажа
• Быстрота выполнения работ
• Минимальное количество отходов
• Монтируемая пленка имеет идеально ровную поверхность

Недостатки гарпунной системы

Гарпунная система имеет следующие недостатки:

• Не подходит для установки тканевых покрытий
• Необходимо использование специального оборудования для нагрева пленки
• Маскировочная лента может быть заметна

• в случае сильно искривленных стен возможны провисания покрытия и видимые зазоры;
• встречаются трудности при снятии мерок в помещениях со сложной геометрией, так как необходимо знать точные размеры каждого отрезка стены и их диагоналей;
• требуется огарпунивание полотна, которое выполняется только в заводских условиях;
• при недостаточной ширине материала производится спайка нескольких полос ПВХ-пленки;
• комната нуждается в предварительной подготовке;
• в процессе работы требуется тепловая пушка, неумелое обращение с которой может привести к порче материала;
• натяжение пленки не поддается регулированию и зависит от правильно выполненных замеров и раскроя полотна;
• необходима маскировка стыка между стеной и потолком, так как остается щель шириной около 5 мм;
• гарпунный способ считается самым дорогим.

Чертеж натяжного потолка. Монтаж натяжного потолка

Технология монтажа натяжной конструкции из ПВХ делится на этапы, соблюдение очередности которых принципиально.

• Нанесение разметки на стены. Для этого нужно измерить высоту стен во всех углах комнаты и нанести метки на требуемом уровне. Соединить их ровной линией.
• Монтаж профилей. Крепить профили к стене следует дюбелями или саморезами с интервалом между ними не более 7–8 см. Место крепления должно совпадать с линией разметки.

• Установка потолочного полотна.
  • Перед тем как распаковать полотно натяжного потолка, необходимо очистить пол от пыли и мусора, которые могут повредить тонкий материал ПВХ.
  • Согласно технологии установки комнату при этом необходимо прогреть до 40 градусов. Это обязательное условие, которое позволит ровно натянуть полотно и правильно осуществить монтаж всей конструкции.
  • Полотно развешивается с помощью специальных навесных зажимов, предварительно установленных в углах комнаты. Первым крепится базовый угол полотна. Его на материале потолка отмечает изготовитель. Затем необходимо закрепить противоположный ему угол. Процедура повторяется, пока все углы полотна не будут закреплены в зажимах.
  • Развешенное полотно нагревается тепловой пушкой до 70–80 градусов для придания ему эластичности.
  • Далее материал потолка фиксируется в профилях по всем углам комнаты с помощью специального инструмента – угловой лопатки. Очередность фиксации такая же, как при развешивании. Затем фиксируются прямые участки вдоль стен.
  • Если на полотне имеются швы, рекомендуется сначала крепить их. Следует помнить, что натягивают и крепят потолок небольшими кусками, находящимися напротив друг друга.

Чертеж натяжного потолка онлайн. Программа построения натяжных потолков Престиж

Программа позволяет спроектировать натяжной потолок по сделанным замерам.

Функциональные возможности программы:

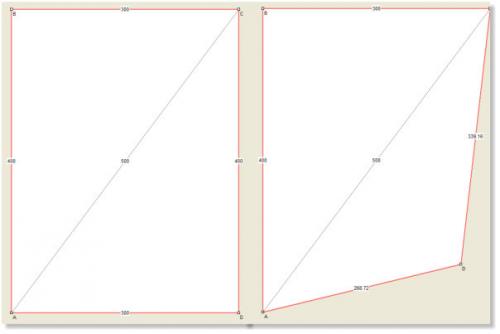

• Построение чертежа с возможностью пересекающихся диагоналей
• Построение чертежа путем задания угла в градусах
• Быстрое построение элипсообразных потолков

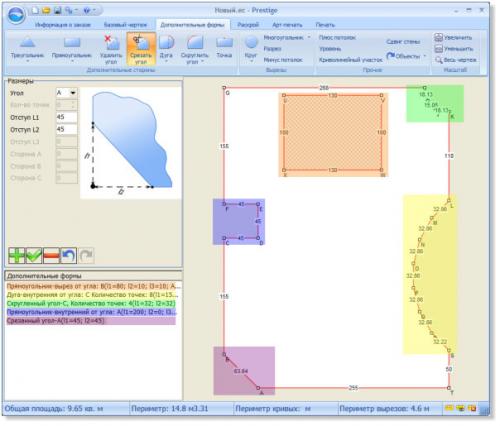

• Применение дополнительных форм к сторонам базового чертежа и вырезам (треугольник, прямоугольник, окружность, дуга), что дает возможность создавать вырезы произвольной формы

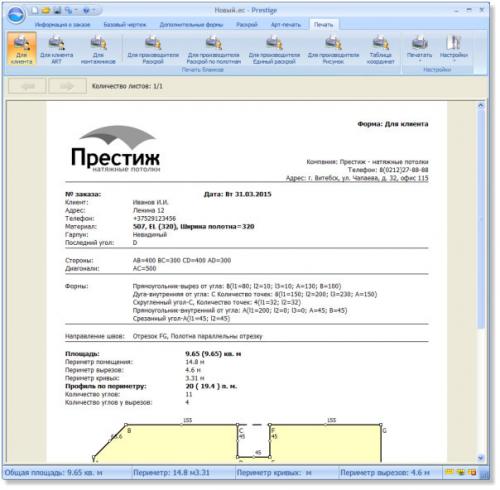

• Возможность вывода на печать бланка для клиента с логотипом и информацией о дилере
• Возможность копирования готового чертежа в буфер обмена для последующей вставки в другие документы (например, в MS Word)
• Возможность пошагового построения чертежа,
• Возможность ручного редактирования базового чертежа,

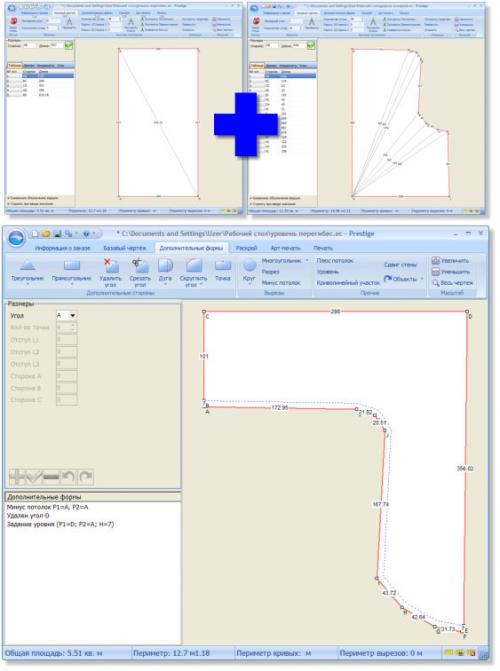

• Возможность задавать переход уровня (для многоуровневых потолков), позволяет избежать лишних расчетов при построении сложных потолков,
• Возможность загрузки внутреннего выреза из файла с уже построенным чертежом (актуально для многоуровневых потолков, когда внутренние вырезы являются частью натяжного потолка)

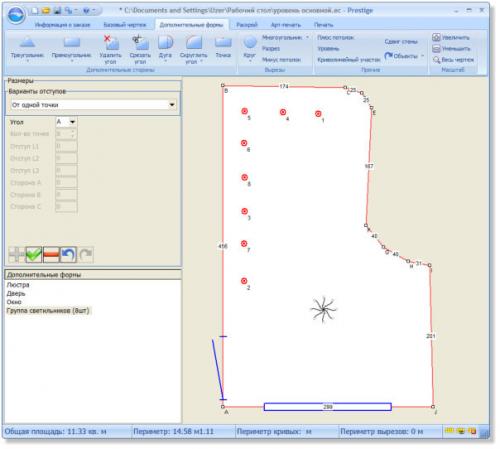

• Задание расположения точечных светильников (облегчает процесс согласования с клиентом расположения светильников, в дальнейшем монтажникам выводится распечатка с координатами для светильников)

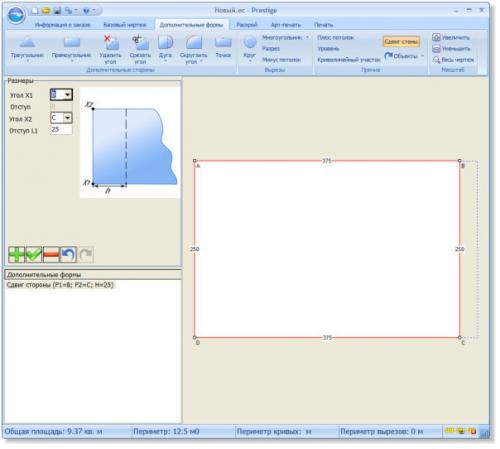

• Возможность сдвинуть одну или несколько стен (отрезков) на заданную величину (по желанию клиента можно сделать отступ стены для фиксации потолочной гардины к основному потолку или отступить место для установки шкафа-купе)
• Автоматическая центровка швов (присутствует 6 режимов), а также ручное задание отступа швов в нужном направлении

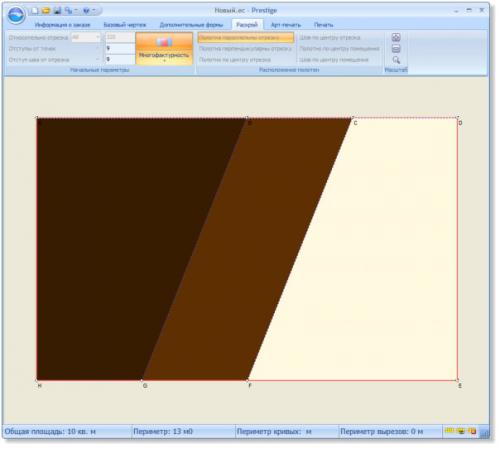

• Многофактурность потолка позволяет комбинировать потолок из нескольких цветов и фактур

Вам как дилеру дилерская версия предоставляется бесплатно .

Построение чертежа с возможностью пересекающихся диагоналей путем задания угла в градусах

Применение дополнительных форм к сторонам базового чертежа и вырезам (треугольник, прямоугольник, окружность, дуга), что дает возможность создавать вырезы произвольной формы

Возможность вывода на печать бланка для клиента с логотипом и информацией о дилере

Возможность ручного редактирования базового чертежа,

Возможность загрузки внутреннего выреза из файла с уже построенным чертежом (актуально для многоуровневых потолков, когда внутренние вырезы являются частью натяжного потолка)

Задание расположения точечных светильников (облегчает процесс согласования с клиентом расположения светильников, в дальнейшем монтажникам выводится распечатка с координатами для светильников)

Возможность сдвинуть одну или несколько стен (отрезков) на заданную величину (по желанию клиента можно сделать отступ стены для фиксации потолочной гардины к основному потолку или отступить место для установки шкафа-купе)

Многофактурность потолка позволяет комбинировать потолок из нескольких цветов и фактур

Напомним, что описанное программное обеспечение защищено авторским правом и предоставляется только авторизованным дилерам компании. Пользуйтесь всеми преимуществами работы с БелЕвроПрестиж- становитесь нашим дилером, получайте программное обеспечение и зарабатывайте больше с помощью современных технологий.

Авторские права на программу принадлежат: Смирнову Владимиру Сергеевичу.
Программа не продается.
