Небольшое сравнение работы с разными дюбелями.. Технические характеристики крепежного элемента

Небольшое сравнение работы с разными дюбелями.. Технические характеристики крепежного элемента

Большинство работ строительного, а также отделочного типа не обходятся без применения данной детали. Нужно также отметить, что всегда дюбель-гвоздь поставляется исключительно комплектом, так что отдельно «оправу» для гвоздя, искать и приобретать не придется.

Доводим до вашего сведения, что шурупами ни в коем случае нельзя заменять гвозди, эта замена будет неуместной, неправильной и нецелесообразной. Дюбель-гвоздь 6х40 мм, характеристики которого и являются его преимуществами в сравнении с аналогичными видами крепежа, может быть изготовлен из разных материалов (нейлон, полипропилен, полиэтилен).

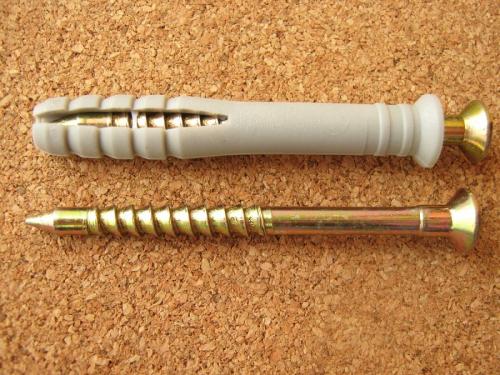

Состоит рассматриваемый крепеж из нескольких деталей, непосредственно из дюбеля (откуда и название данного типа гвоздя) двухраспорного, на поверхности которого отсутствуют тангенциальные фиксирующие элементы в виде элеронов, или, к примеру, усов. Верх детали (в последующем – головка) может быть нескольких форм – цилиндр, в виде гриба и скрытная.

Вторым элементом дюбель-гвоздь 6х40 мм является, непосредственно, гвоздь в виде шурупа. Обычно его изготавливают из углеродной стали, но это не единственный слой, которым покрыть шуруп. Помимо всего прочего, на поверхность рассматриваемого крепежного элемента нанесен цинковый слой, который служит как для защиты, так и выполняет декоративную функцию.

На стержне крепежного элемента расположены гладкая часть, а также наконечник. Сразу же стоит отметить, что от формы входного отверстия, в конечном итоге будет зависеть и форма головки рассматриваемого элемента.

На срезе этой детали расположен, так называемый, шлиц, который служит необходимым элементом для возможности замены самого гвоздя в случае такой надобности.

Не стоит забывать и о рассчитанной максимальной нагрузке, которую можно прилагать к дюбель-гвоздю 6х40 мм (для разного материала, данный показатель будет различным):

• Если крепежные работы по бетону, тогда максимальное значение нагрузки не должно превышать 15 кг, в том числе на сам срез – до 12 кг.
• При работе с кирпичом, рассматриваемый показатель должен быть не выше 12 кг, в данном случае максимальная нагрузка на срез не меняется.

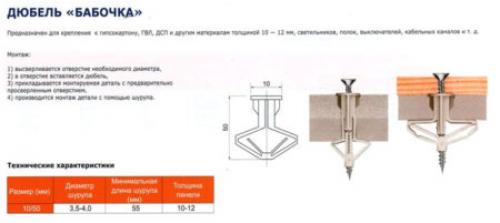

Дюбель для гипсокартона ",бабочка",. Виды изделий

Есть несколько видов крепежей этого типа, которые используются в разных ситуациях, особенно востребованы следующие бабочки для гипсокартона:

Дюбель бабочка 8х28

Этот элемент применяется для крепления небольших, легких конструкций, и является самым мелким. Продукция хорошего качества продается повсеместно, и цена не больше 50 копеек. Используют этот элемент не так часто как следующий.

Дюбель Бабочка 10х50

Самый востребованный вариант крепежа, его широко используют как частные мастера, так и строительные компании. Отличие этого элемента от первого в том, что распорные элементы гораздо больше – получается более качественное крепление. Помимо этого, внутри изделия имеется двойной язычок, который увеличивает прочность крепления винта.

Важно! Изделия могут быть изготовлены из нескольких видов материала – полипропилен, нейлон, полиэтилен. И при выборе нужно основываться на упругости материала. Помните, если дюбель жесткий, то он сломается при вкручивании самореза. Стоят эти подвесы 1 рубль за штуку, что недорого, если считать, что один крепеж может выдержать нагрузку в 24 кг. Если применить два дюбеля, то на них можно повесить шкафчики или полочки.

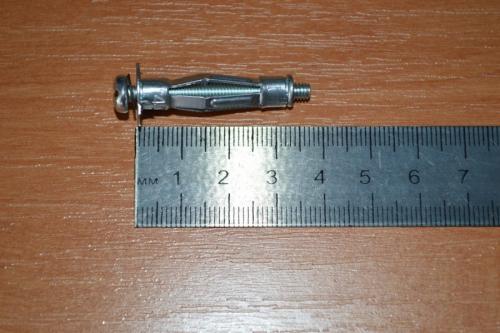

Металлический дюбель Бабочка

Этот подвес изготавливается из металла и называется – «Молли». Отличается он от пластмассовых конструкций не только материалом, у этого крепежа большой размерный ряд:

• самозатягивающийся крепеж;
• конструкция с Г-образным выступом;
• кольцеобразные дюбели;
• с выступом в форме крючка.

Благодаря этому у этих элементов спектр применения очень широкий. Металлическая конструкция намного прочнее пластиковых элементов, она сродни анкеру. Но не стоит забывать, что прочностьнамного меньше прочности крепежа и.

Универсальный дюбель

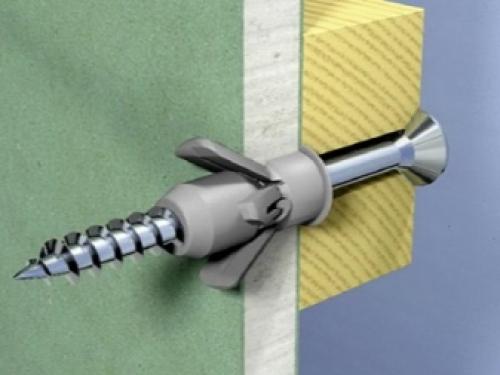

Схема монтажа гипсокартона с помощью дюбеля бабочки

Если рассматривать дюбель-гвоздь бабочка для гипсокартона, то нужно отметить и универсальные элементы, используемые как для полнотелых изделий, так и для листового материала.

Производители выпускают разные подвесы, дюбеля по материалу изготовления и конфигурации, но есть у них один общий элемент – отверстие под саморез и прорези для расширения. Оптимальным вариантом является анкер из нейлона, так как он является самым эластичным.

Если рассматривать размеры, то их большое количество, отличие в диаметре и длине, так что выбрать подходящий именно вам вариант нетрудно. Универсальные элементы немного ниже по прочности, чем специальные, поэтому если требуется, то лучше применить дюбель-гвоздь Бабочку.

Виды дюбелей для бетона. Что это такое и зачем нужны?

Дюбелем называют специальный вид крепежного изделия, который применяют при монтаже и соединении разных видов поверхностей и конструкций. Сегодня они реализуются во многих разновидностях, каждая из которых предназначена для конкретного материала, это может быть дерево, камень, бетон. Зачастую этот метиз используют при отсутствии доступа к краю стержневого соединения. Его стоит применять при необходимости сделать несквозной тип отверстия, к примеру, установке шкафа либо полки в комнате.

Дюбель принято считать своеобразным буфером на границе стены и самореза. Он применяется для фиксации конструкции за счет наличия специальных ребер, а также зацепок. Работает этот метиз по распорному принципу. Крепежный элемент данного типа имеет вид цилиндрического стержня. Его конструкция состоит из двух частей:

• распорной, расширяющейся в ходе установки, а потому надежно обеспечивающей крепёж;
• не распорной, препятствующей контакту основы металла с крепежным материалом.

У некоторых разновидностей метиза присутствует манжетка–ограничитель, которая предотвращает его проваливание в проделанное отверстие. Для усиления распорных качеств у различных дюбелей могут присутствовать дополнительные элементы.

• У стопорных изделий , они представлены усами, шипами, элеронами. Их функцией является предотвращение прокручиваний в процессе монтажа.

• У распорных , имеют вид различных выступов, шипов, зубцов с разной формой и величиной. Во время ввинчивания они формируют плотность контакта со стенами отверстия и не допускают вырывания элементов.

• У осевых , они представлены своеобразными каналами, сохраняющими осевое направление гильз.

Выбирая дюбель, стоит ориентироваться не только на его внешний вид, но и на размер. Помимо этого потребителю нужно учитывать нагрузку, которая будет оказана на изделие. Чем меньше длина дюбеля, тем меньшие нагрузки он выдерживает.

Каждая рабочая поверхность требует подбора правильного вида крепежных элементов.

Виды металлических дюбелей. По методу крепления

Этот фактор наиболее существенно сказывается на конструкции изделия. Дело здесь в характере материала основания.

Ввертыш-дюбель типа driva

Плотные материалы

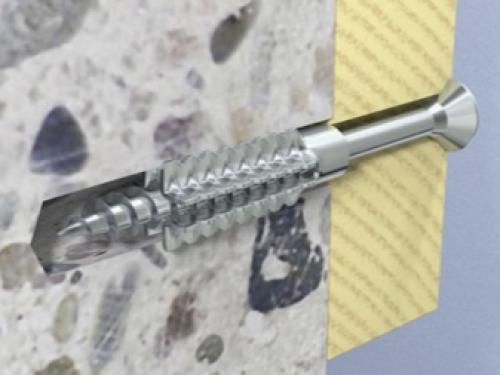

В плотном тяжелом бетоне, например, даже обычный шуруп будет создавать прочное крепление, поскольку плотно прижимается к материалу стены, что и создает силу трения. Конечно, дюбелю гвоздь уступает, поскольку распорные и стопорные элементы гильзы при расширении деформируют точно под форму отверстия. Сила трения в этом случае оказывается больше, а, значит, крепление надежней.

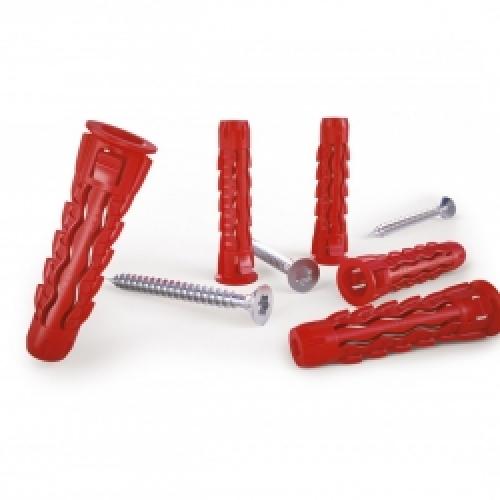

Для монтажа на полнотелые материалы, крепление к которым затруднено как раз вследствие плотности материала, и используется вид дюбеля для бетона и кирпича . На работу с бетоном рассчитано большинство модификаций изделий:

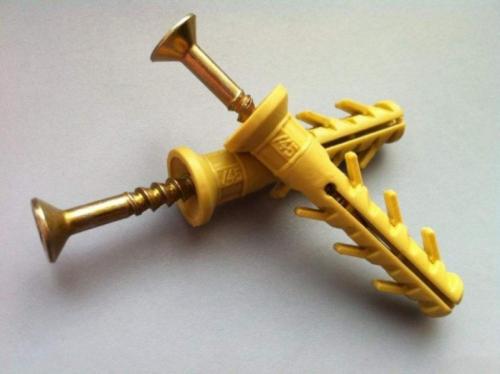

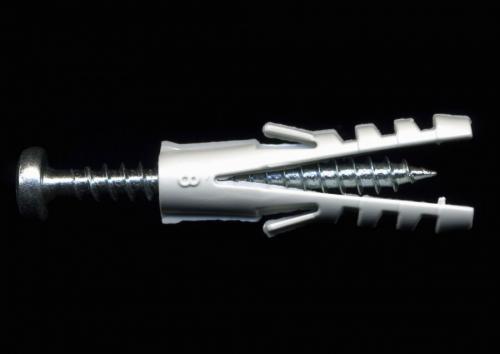

• распорный дюбель – любого плана и с любым комплектующим шурупом. Это первый, классический, можно сказать, дюбель. Конструкция его от разных производителей отличается в основном количеством и формой зубцов, шипов, элеронов;
• универсальный – вариант, который в полнотелом материале ведет себя аналогично распорному, а в пустотелом проявляет другие качества;
• рамный и фасадный – в конечном итоге это изделие рассчитано на крепление в плотный материал, даже если он относится к щелевым;
• гвоздевой – дюбель рассчитан на быстрый массовый монтаж, чаще всего предполагает применение монтажного пистолета. Про размеры и виды использования, разновидности, типы, цены дюбель-гвоздей вы можете почитать в отдельном специальном материале.

Этот

Пустотелые или рыхлые материалы

В материале пустотелом или рыхлом плотного контакта добиться нельзя: при расширении обычная распорная гильза образует лишь несколько точек контакта, что для крепления маловато. Конструкция дюбеля в этом случае предполагает формирования крепления за счет формы. Здесь возможно несколько вариантов:

• универсальный – в материале с пустотами или слишком пористом, дюбель при вкручивании шурупа не ощущает достаточного сопротивления. Гильза не расширяется как в бетоне, а буквально закручивается на шуруп. Двигаясь навстречу крепежу, он образует собой плотный, сложный по конфигурации узел, который и выполняет роль упора. Конечно, несущая способность такого крепления ниже, чем обычного распорного, но вполне достаточная, чтобы закреплять на пористый бетон мебель, оборудование и коммуникации;
• для установки в пенобетон вполне подходит и рамный , но только при монтаже пластиковых окон и дверей. Конструкция и большая длина изделия делает его неподходящим для других целей;
• забивной дюбель для газобетона – распорная гильза обладает тремя изогнутыми лепестками, которые, расширяясь, продавливают стенки отверстия и формируют плотный узел. Крепеж в этом случае не ввинчивается, а вбивается;
• закручиваемый дюбель для газобетона – втулка имеет конусообразную форму и крупные зубцы в виде винтовой спирали. Зубцы частично продавливают стенки отверстия, частично обжимают – такая сложная деформация и создает прочное крепление. Металлическая модификация для газобетона сильнее расклинивается, но действует по тому же механизму.

Дюбель для тяжелых предметов. В процессе крепления предметов к обшивкам из гкл нужно помнить, что дюбели вставляют только в очищенные от пыли и крошки отверстия

Украсить стену картиной , декоративной тарелкой, маской или иным элементом массой до 3 кг поможет обычный шуруп для гипсокартона без дюбеля.

Для предметов средней тяжести (зеркал, небольших полок, крупных картин в массивных рамах, вешалок) подойдёт пластиковый или металлический шнековый дюбель либо дюбель «Дрива». Его вворачивают в ГКЛ отвёрткой или шуруповёртом, а затем вкручивают саморез. Крепёж со шнековым дюбелем выдерживает нагрузку до 6 кг при однослойной обшивке из гипсокартона и до 15 кг — при двухслойной. Цена набора (6 шт.) шнековых дюбелей (длина 39 мм) из армированного стекловолокном нейлона в комплекте с шурупами — от 32 руб.

Во многих случаях выгоднее возвести лёгкие межкомнатные перегородки из каркаса, с двух сторон обшитого гипсокартонными листами, чем соорудить конструкции из кирпича или бетонных блоков. Скорость их монтажа выше, а масса — меньше. К тому же при необходимости такие перегородки можно быстро и легко демонтировать. Облицовка стен листами гипсокартона позволяет нивелировать значительные неровности, а также обойтись без «мокрых» процессов, связанных с использованием кладочных и штукатурных растворов. А пустое пространство за обшивкой несложно заполнить изоляционным материалом, улучшив звуко- и теплоизоляцию помещения.

С более внушительными по массе предметами и нагрузкой до 10 кг при одном слое гипсокартона и до 25 кг при двух справится крепёж с дюбелем «бабочка». Он назван так благодаря боковымэлементам, которые раскрываются, как крылья, во время вворачивания шурупа в пластиковую гильзу и прижимают её к листу гипсокартона с обратной стороны, крепко фиксируя навешиваемое изделие. Цена набора (4 шт.) дюбелей «бабочка» 10 × 50 мм из полипропилена — от 13 руб.

Виды дюбелей для гипсокартона. Дюбель для гипсокартона – основные разновидности и правила монтажа (100 фото)

Гипсокартон удивительный материал, но его возможности не безграничны. К нему необходимо относится бережно и с осознанием его характеристик, поскольку не всегда удается сделать монтаж всех декоративных элементов на его поверхности. Чтобы расширить ваши знания в этой области будем разбираться в том, какие дюбеля для гипсокартона лучше, если необходимо закрепить картину, полку, осветительный прибор или что-то другое.

Вам будет полезно это узнать, поскольку в случае неправильного крепежа можно повредить основной материал и создать опасную ситуацию для закрепляемого предмета. Иногда ошибка может привести даже к серьезным последствиям в виде пожара или травмы кого-то из членов семьи.

Не все знают, что дюбеля, созданные для работы с кирпичными стенами не пригодны для закрепления предметов на гипсокартоне, древесных волокнистых либо стружечных плитах, асбесте или МДФ материале. Это происходит из-за того, что площадь контакта слишком мала, а материал обладает уменьшенной прочностью.

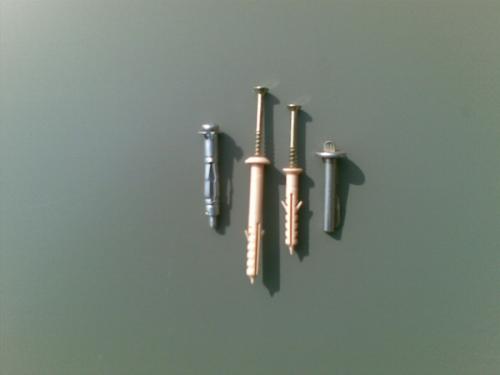

Но дюбеля, созданные для использования на гипсокартоне заметно отличаются от аналогов для других материалов. Можете посмотреть на фото дюбеля для гипсокартона, чтобы понять о чем идет речь. У него отсутствует распор, его заменяет обжим для несущего листа на основе двух сторон.

Но есть исключения в виде крепежа Driva, поскольку у него есть распор и он используется для гипсокартона, далее рассмотрим его особенности и характеристики других видов дюбелей для этого материала.

Виды дюбелей для крепежа предметов на гипсокартоне

На рынке можно обнаружить много различных видов дюбелей для работы с этим популярным материалом. Они отличаются характеристиками и назначением, чтобы вы не ошиблись в процессе выбора рекомендуем ознакомиться с основными видами существующих дюбелей:

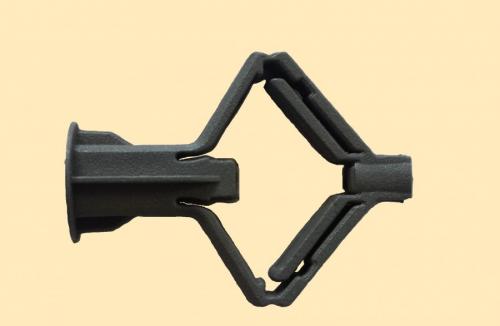

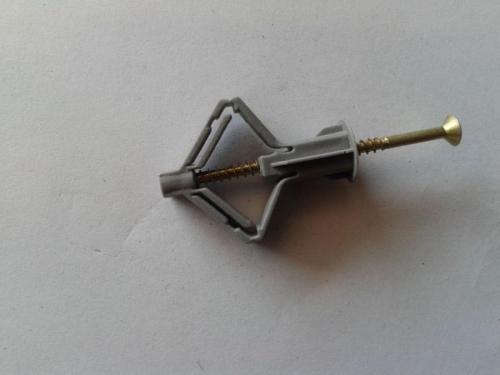

Бабочка

Крепеж типа дюбель-бабочка считается оптимальным вариантом для закрепления конструкций с небольшой массой, элементов декораций на гипсокартон, различных фанерных панелей.

Его название появилось из-за специфического внешнего вида, поскольку крепеж обладает формой похожей на это насекомое. Он создается на основе полипропилена, чтобы осуществить монтировку потребуется подготовить отверстие, обладающее необходимым диаметром для его тела.

Этот крепеж поможет если необходимо:

• Подвесить светильник или другой осветительный прибор;
• Создать поддержку для проводки различных кабелей;
• Закрепить какой-либо выключатель;
• Укрепить различные виды плинтуса;
• Установить не особо массивный карниз.

Важно: Толщина материала не должна превышать 10-12 мм.

В чем его преимущества:

• Облегчено завинчивание шурупа для крепления;
• Если потребуется можно извлечь.

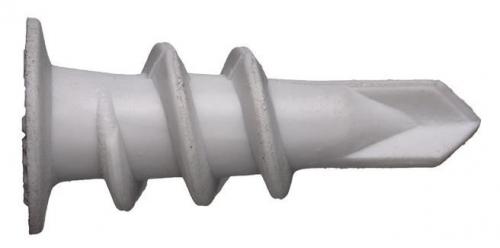

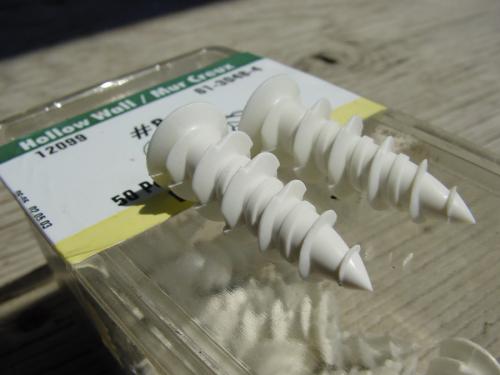

Driva

Дюбель с названием Driva состоит из полого конического стержня, обладающего плоской головкой на основе винтовой нарезки для профиля с острым углом. Внешне головка похожа на форму шляпки, как у саморезов или шурупов, что выражается наличием крестовых шлиц для работы отверткой.

Стержневая часть обладает диаметром около 15 мм. Во внутренней полости сформирован глухой вариант отверстия сквозного типа предназначенного для облегченного процесса ввинчивания шурупа.

По конструкции предлагается на основе сверла, похожего на трезубец или форму перки и с его отсутствием. Предлагается в металлическом виде на основе сплава цинка либо пластмассовой версии из пропилена.

Обычно используется, если нет возможности применить остальные виды крепления из-за недостатка внутреннего пространства.
