Продолжаем разбираться с различными видами крепежа и сегодня рассмотрим дюбель-гвозди. Этот вид крепежа становится все популярнее, еще его называют «быстрый монтаж».

А все потому, что для закрепления детали в кирпиче-бетоне не требуется крутить саморез отверткой, тут все гораздо проще — вставил дюбель-гвоздь через закрепляемую деталь в просверленное отверстие и забил молотком. Монтаж осуществляется очень быстро, гораздо удобнее, чем если бы вы крепили старым дедовским способом «саморез в дюбель».

Где применяют такой крепеж

Первый, самый популярный способ — крепление плинтусов. Если вы делаете ремонт, клеите обои и прочее, то наверняка будете прибивать плинтуса с стенке. Современные плинтуса очень разнообразные(с кабель-каналом или без него), отверстия для гвоздей вы должны будете сделать сами. К слову сказать, их можно сделать этим же буром для перфоратора .

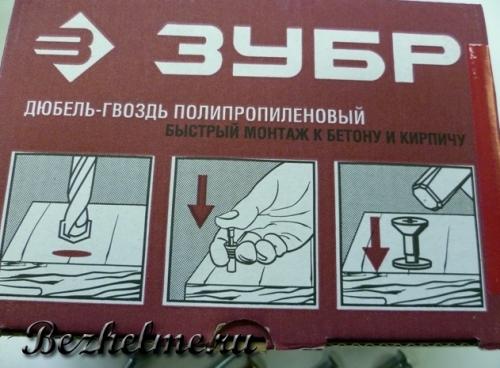

Как крепить с помощью «быстрого монтажа» — нарисовано даже на коробке.

Монтаж плинтуса с помощью дюбель-гвоздей очень прост, удобен и быстр, что немаловажно.

• Приставляете плинтус к стене, выравнивает его
• Перфоратором сверлите прямо через плинтус дырочки в стене
• Затем вставляете через плинтус дюбель-гвоздь и забиваете его молотком до самого бортика

По размеру — лучше использовать размер 6*40, сверлить отверстие буром на 6 мм. Гвоздь с «грибком» будет держать плинтус крепче, чем потайной, однако потайной держит тоже не слабо, а если учесть, что плинтуса чаще всего пластиковые, то особо и не нужно заморачиваться на крепости. Поэтому вполне хватит обычного потайного варианта.

Виды и размеры

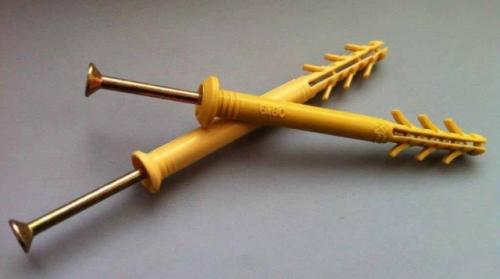

Дюбель-гвозди бывают 2 видов: с потайным бортиком и так называемый»грибок». Фото:

Грибок имеет большую юбочку, прижимает сильнее. А потайной соответственно меньший бортик, им удобно крепить не только плинтуса, а можно использовать как обычные дюбеля с саморезами — повесить полку, гардину и прочее.

В общем, используйте «быстрый монтаж» там, где нужно что-то прикрепить к бетонной или кирпичной поверхности.

Самый часто используемый размер 6*40 мм

Бур для перфоратора подбирайте исходя из диаметра дюбель-гвоздя.

То есть крепеж бывает различной длины и диаметра. Вы сможете выбрать оптимальный размер под свои нужды.

Кстати, на самом гвозде имеется разъем для крестовой отвертки, это сделано для возможности демонтажа конструкций (выкручивать). Поэтому при монтаже даже не думайте его закручивать, а просто забивайте молотком.

Крепление с помощью «быстрого монтажа» надежно и быстро. Лично я уже совсем не пользуюсь обычными пластиковыми дюбелями, у меня всегда под рукой есть самые ходовые размером 6*40 мм.

Дюбель, как пользоваться. Особенности строения дюбелей

Для крепления к основанию используют различные типы соединений. Дюбель – это втулка для установки в заранее подготовленное отверстие. Сам дюбель конструктивно состоит из двух частей – распорной и нераспорной. При вкручивании шурупа, увеличивается диаметр распорной части. За счет этого и обеспечивается надежное соединение дюбеля с материалом. Нераспорная часть предотвращает раскручивание метиза.

В верхней части дюбеля предусмотрено наличие манжета. Он удерживает шуруп, чтобы он не проходил к основанию дюбеля. Раньше, когда в продаже еще не было дюбелей, в быту использовали деревянные бруски. Затем в них вбивали метиз, обеспечивая надежное крепление.

Сейчас же в продаже вы можете найти десятки разнообразных моделей дюбелей. Они классифицируются по назначению и типу материала, в который их будут вбивать. Так, дюбель предназначен для монтажа в кирпич, гипсокартон, бетон, камень и другие типы поверхностей.

В зависимости от прочности материала и габаритов изделия, которое нужно закрепить, важно правильно подобрать размер дюбеля и метиз под него. В продаже имеются крепежи длиной от 4 см до 14. При выборе дюбеля обратите также внимание на внутренний размер. На крепежах должна содержаться маркировка, предоставляющая информацию о наружной сечении, диаметре, длине. Следовательно, вы сможете запросить нужную информацию у производителя или самостоятельно расшифровать значение. Выбранный дюбель должен не только захватывать материал, который требуется зафиксировать, но и вбиваться на нужную глубину. Это позволит раскрыться распорной части.

Специалисты выделяют следующие ключевые преимущества дюбеля:

• надежное крепление при правильном расчете параметров крепежа;
• возможность установки в материал любой плотности и состава. Благодаря ударному воздействию он надежно фиксируется в поверхности;
• возможность использования даже в пористых поверхностях;
• предупреждение прокручивания;
• возможность работы с большими нагрузками без рисков деформации и ослабления;
• долговечность соединения.

Дюбель-гвоздь для бетона. Особенности

Дюбель для бетона имеет отличие от кирпичного варианта. Его не применяют на пустотелых кирпичных блоках кладки, так как надежного крепления в этом случае конструктив дюбеля дать не сможет. Дюбель по бетону используют как для наружных, так и для внутренних работ. Его применяют для крепления небольших полок и крупногабаритных конструкций, используют с целью монтажа подвесного каркаса для потолка, выполняют крепление для люстры и так далее. В качестве рабочей поверхности дюбель может быть использован для железобетона, для полистиролбетона, а также для ячеистого пенобетона.

Внешне крепление выглядит как втулка из пластмассы, выполненная в форме цилиндра, на поверхности которого равномерно расположены специальные удерживающие насечки и выступы. С их помощью крепеж удерживается в границах заранее подготовленного в материале отверстия, не расшатывается и не выпадает. Внутрь цилиндра вставляется длинный саморез или специальный гвоздь, выполненный из прочного стального сплава с легированием.

Крепеж в цилиндр может вкручиваться отверткой или забиваться при помощи молотка.

Некоторые модели дюбеля по бетону могут иметь специальную стальную манжету либо ее делают из полимерных материалов – она защищает рабочую поверхность стены, а также подготовленное отверстие и усиливает прочность крепежного соединения. Пластиковые полимерные крепежи хороши тем, что они не подвержены действию коррозии, они не проводят через себя электрический ток, но в то же время гарантируют надежную сцепку с бетоном, благодаря особенностям свой конструкции.

Крепежные дюбельные материалы, применяемые для бетонных поверхностей, по своему составу могут быть полностью металлическими и мало чем отличаются от крепежа, сделанного из полимерных пластиков. Однако стоит заметить, что выбор у металлических крепежей значительно меньше, чем у их пластиковых аналогов. Кроме того, металлический материал считается слишком жестким, непластичным и трудным в установке, а при выполнении монтажных работ такой вариант нередко подвергается деформации при неумелом обращении и приходит в негодность.

Дюбель, как крепить. Конструктивные особенности дюбель-гвоздя

Дюбель-гвоздь применяется как крепеж для различных конструкций. Метиз представляет собой специальный гвоздь и дюбель. С его помощью можно надежно закрепить предмет на бетонной поверхности, кирпичной или каменной стене, а также других материалах с высокой плотностью. Некоторые виды используются для установки конструкций на ДСП или гипсокартоне.

Конструкция крепежного элемента отличается своей простотой. Основой является стержень в форме цилиндра, на котором предусмотрена распорная часть, а также стандартный гвоздь. Распорная деталь в процессе монтажа расширяется, за счет чего образуется надежное соединение. При необходимость для дюбель-гвоздя используется манжетка, которая выполняет функцию ограничителя. Эта деталь исключает западание в подготовленное отверстие. Форма манжетки отличается, и бывает как потайной, так и цилиндрической.

Также производители предоставляют метизы, оснащенные шлицем на головке конструкции и метрической резьбой. Для удобного монтажа можно воспользоваться отверткой. Установка такого дюбель-гвоздя не представляет сложности даже для новичка благодаря “сглаживанию” резьбовой части. При этом резьба на первый взгляд не отличается от стандартной и направлена к головке.

Для производства дюбеля используется полиэтилен, полипропилен или полиамид. Такой крепеж, как дюбель-гвоздь, изготавливают из сплавов, покрытых для защиты цинком с помощью гальванической обработки. Также встречаются варианты без дополнительного покрытия. Минимальный диаметр дюбеля варьируется от 5 до 10 мм, максимальная длина достигает 160 мм.

Чем заменить дюбель. Чем можно заменить пластмассовый дюбель?

Нередко приходится срочно выполнять отделочно-ремонтные работы.

Часто необходимо что-нибудь повеселить, а пластмассовый заводской дюбель с нужным диаметром отсутствует. Что делать в такой ситуации?

Чем заменить нейлоновый дюбель, чтобы экстренно не посещать строительный магазин.

Смекалка часто приходила на помощь русскому человеку.

Она выручает и сейчас, когда требуется закрепить на бетонной стене, например, картину, бра, гардину и другой интерьерный предмет, не создающий большой нагрузки.

Дюбель из газеты

Таким вариантом раньше пользовались даже для навешивания ковров внушительных размеров. Для реализации этого способа нужно:

• взять газету;
• смочить бумагу;
• скрутить бумажный дюбель с сечением соответствующим диаметру отверстия в кирпичной или бетонной стене;
• затолкнуть с усилием «заменитель» в отверстие;
• завернуть саморез в самодельный «дюбель».

В процессе высыхания бумага начнет расширяться благодаря воздуху между слоями. Она будет действовать, как распорный пластиковый заводской дюбель.

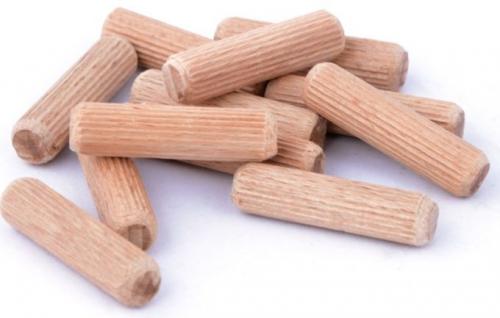

Деревянный чоп

На подготовительном этапе намечают место для сверления и создают сверлом для прочного бетона отверстие, в которое поместится имеющийся крепежный элемент — саморез, гвоздь, шуруп. При наличии обоев на стене их лучшие надрезать крест-накрест в точке крепления. Потом выполняют следующие действия:

1. Подготавливается болванка из сухого куска дерева. Для надежного крепления деревянный чоп обязан плотно сидеть в отверстии.
2. Подготовленная болванка забивается заподлицо или чуть глубже плоскости стены.
3. Вкручивается или вбивается имеющийся крепеж в чепик.

Рекомендуется сверлить отверстие под небольшим уклоном сверху вниз. Это позволит выполнить более надежное крепление, потому что чепик не выпадет из дыры, даже если со временем его фиксация ослабнет.

Проволочный дюбель

В подготовленном отверстии саморез или шуруп можно закрепить с помощью куска двухжильного провода. Его нужно предварительно изогнуть в виде латинской буквы V и вставить в углубление. Крепеж вкручивается между четырьмя жилами кабеля. Этот способ реализуется при минимальной затрате времени. Использование проволоки исключает усыхание укрепляющего материала в отличие от чепика из дерева.

Некоторые советуют заменить пластмассовый стандартный дюбель кусочкам плотной резины. Однако данный вариант не позволит надежно зафиксировать метиз, как это можно сделать с помощью деревянной болванки, намоченной и высохшей газеты или куска провода. Ведь резина представляет собой эластичный материал.

Самодельный дюбель для гипсокартона. Бабочка

Обжимной тип дюбеля изготавливается из металла или пластика. Здесь стержень поделен на 2 части: погружаемая (с рифленой поверхности для надежной фиксации положения) в гипсокартон и посадочное место для самореза. Связаны элементы между собой двумя лепестками, которые «распускаются» по мере вкручивания шурупа. Также внутри могут иметься упоры закрепленные на свободной стержневой части. Они служат для корректировки сгиба «крыльев» бабочки для гипсокартона.

Бабочка из пластика Источник berezka-stroi.ru

Характеристики:

• материал – полипропилен или нейлон, оцинкованная сталь (редко встречаются и стоят дороже;
• погружаемая часть стержня рассчитана на работу с полотнами толщиной 10-12 мм;
• длина корпуса – 12-260 мм, диаметр – 4, 8 или 10 мм.
• допустимая нагрузка – менее 20 кг (металл выдерживает 28 кг).

Применяется крепеж бабочка в условиях пустоты за гипроком, которая превышает длину стержня. Монтаж выполняется после высверливания сквозного отверстия размером соответствующим наружному диаметру дюбеля. Стержень забивается не до упора. Сначала нужно вкрутить саморез. Завершается работа постепенным подтягиванием шляпки и стержневого наконечника друг к дружке.

Под дюбелем бабочка для гипсокартона может подразумеваться также скручивающийся дюбель. У него также устроен стержень, только нет дополнительных распорок, лепестков больше двух и материал более пластичный. По мере вкручивания самореза здесь «крылья» наматываются на резьбу и создают нечто подобное бесформенному комку у картона с изнаночной стороны.

Молли

Изготавливается крепеж из металла.

Молли Источник severdv.ru

Дюбеля для газобетона – особенности выбора, разновидности крепежа, примеры монтажа

Корпус здесь устроен по аналогии со скручивающимся дюбелем, только под наконечник имеет внутреннюю резьбу (цанга). Плоская шляпка с изнаночной стороны оснащена шипами для надежной фиксации дюбеля. Так исключается его прокручивание. Также в комплектацию входят винт с потайной или полукруглой головкой и шайба.

Характеристики:

• материал – оцинкованная или нержавеющая сталь;
• вместо винта могут использованы крюки и кольца с аналогичной резьбой;
• длина составляет 21-80 мм, диаметр – 4, 5, 6 или 8 мм (возможны иные варианты, так как ТУ у производителей разные);
• толщина гипрока – от 5-6 мм;
• нагрузка может быть ограничена 25 кг, но на практике показатель может отличаться в меньшую и большую сторону.

Применение ограничено только расстоянием между полотном и стеной. Монтаж выполняется после просверливания отверстия под дюбель. Забивается стержень до упора, чтобы его положение зафиксировать. Далее вкручивается винт. В результате лепестки складываются образуя форму зонта. То есть закрепляемый предмет надежно прижимается к гипроку.

Хартмут Knauf

Немецкая компания запатентовала уникальный крепеж для гипсокартона, способный выдержать высокие нагрузки.

Хартмут Источник amazon.com

Состоит дюбель по гипсокартону из нескольких функциональных элементов:

• якорная пластина с резьбовым отверстием из оцинкованной стали – П-образный профиль;
• направляющие для корректировки положения крепежа – 2 усика из пластика синего цвета, которые закреплены на центральной части пластины;
• фиксатор – запирающая втулка, свободно перемещается по направляющим.

Характеристики:

• нагрузка относительно стен – около 35 кг на одном листе, до 55 кг на двухслойной конструкции,
• на потолке выдерживает вес в 6 кг;
• два дюбеля способны справиться с навешиванием на стены груза в 75 кг.

В комплекте прилагается винт размером 5*60 мм. Монтируется дюбель в отверстие диаметром 13 мм. В пустоту между гипроком и стеной помещается якорная пластинка. Ее положение корректируется с помощью направляющих. Втулка смещается в сторону лицевой стороны гипсокартона и вставляется в отверстие до упора. Далее путем многократного сгибания отламываются излишки усиков. После этого можно вкручивать винт.

Всё о том, как крепить гипсокартон к каркасу из металлического профиля

Фишер

Инновационный самоустанавливающийся дюбель-гвоздь для гипсокартона имеет схожий принцип работы с немецким хартмутом.

Универсальный крепеж Фишер Источник budujemydom.pl

Здесь имеются распорно-прижимной элемент, что через отверстие диаметром 10 мм располагается с тыльной стороны основания. Пластиковая гильза замыкает посадочное место и фиксируется рифленой полосой. Последняя подлежит обламыванию.

Толщина гипрока должна быть от 9,5 мм. Длина дюбеля – 39 мм. Нагрузка может достигать 75 кг. Особенность крепежа также состоит в том, что рабочий элемент может быть использован как традиционный распорный дюбель для монолитных конструкций.

Как забить дюбель-гвоздь в бетон. Монтаж дюбель-гвоздей с помощью специального пистолета

Все описанные ранее варианты забивания дюбель-крепежа подразумевают, что гвоздь забивается в дюбель. Но есть и еще один способ монтажа рассматриваемого крепления, который предполагает использование строительного пистолета. Такое современное монтажное приспособление позволяет «пристреливать» к основанию закрепляемую конструкцию при помощи дюбель-гвоздя.

В данном случае применяется особый дюбель-крепеж, который по большому счету не предполагает использование самого дюбеля. Наличие на гвозде специальной шайбы гарантирует плотную посадку крепежного изделия в твердый материал.

Суть технологии эксплуатации пистолета заключается в том, что после пристрела дюбель-гвоздя имеющаяся на его кончике шайба передвигается к головке крепежного элемента и плотно фиксируется там.

Такой дюбель-гвоздь применение находит при креплении конструкций из металла к твердым основаниям, изготовленным из натурального камня, бетона, стали с малым содержанием углерода, кирпича. Пистолет и описанный тип крепежа очень часто применяются при монтаже козырьков на балконах зданий.

Производят «гвозди с шайбой» длиной от 30 до 80 миллиметров, сечением 4,5 и 3,7 миллиметров из стали с покрытием из цинка. Крайне редко можно встретить в продаже гвозди с сечением более 4,5 миллиметров.

Как использовать дюбель-гвоздь, думается, вы уже поняли. Особых сложностей с данным крепежом у человека не возникает

При этом очень важно правильно подобрать тип крепежного изделия, так как дюбель-гвозди, которые, например, великолепно соединяют поверхность и бетонное основание, категорически не подходят для крепежа плит ДСП или гипсокартона

Достаточно обратиться к консультантам (продавцам) строительного магазина, где реализуются различные виды крепежных изделий (например, шиферных гвоздей либо финишных гвоздей), чтобы получить исчерпывающую информацию о разновидностях дюбель-приспособлений.

Они же посоветуют вам и то, как пользоваться дюбель-гвоздями. Впрочем, эта информация после внимательного прочтения подготовленной нами статьи, наверняка, вам уже не понадобится. Вы сможете без труда смонтировать крепеж в любые типы поверхностей без посторонней помощи!

Молоток для дюбель-гвоздей. Популярные модели

Пороховой поршневой пистолет GFT-307 применяется с патронами 5,6х16 мм, может забивать дюбели длиной до 76 мм и диаметром 8 мм. Замена поршня требуется после 1500 выстрелов, чистка устройства — после 1000. Вес аппарата 1,85 кг. При открывании патронника происходит полуавтоматический выпад стреляной гильзы. Присутствует блокировка от незапланированного выстрела. Экран (упор) обеспечивает защиту от разлетающихся частиц материала и рикошета. Цена модели 6500 р.

Многозарядное монтажное устройство Spit P370 подходит для любых типов монтажа. Оно имеет слабую отдачу, хорошую скорострельность, возможность настройки энергии выстрела. Присутствует большой выбор материалов для расходования. Масса прибора с магазином составляет 3,2 кг, без него — 2,8 кг. Нажимное усилие для выстрела — 17 кг. Подходит для работы со сталью и бетоном. Может забивать в час до 700 гвоздей. Цена — 46700 р.

Газовый молоток для монтажа Toua GSN40A применяется для заглубления гвоздей 15−40 мм в стальную или бетонную поверхность. Он также подходит для мембран гидроизоляции, гипсокартона, кирпича, фанеры, штукатурной сетки, перфоленты и натяжных потолков. Магазин вмещает до 20 гвоздей. Выходящая энергия — 90 Дж. Аккумулятора хватает на 1500 выстрелов, газового баллона — на 1000. Вес аппарат — 3,4 кг. Стоимость пистолета 31 тыс. р.

Гвоздезабивной инструмент на газовом питании Paslode IM350+ подходит для работ с каркасным деревом. Выпускает энергию в 82 Дж. Емкость баллона на 1 тыс. выстрелов, аккумулятора — на 4000. Магазин может вместить 55 гвоздей. Масса со вставленным аккумулятором 3,4 кг. Загрузка дюбелей под углом в 30 градусов. Прибор совместим с реечными фиксаторами. Скорострельность — 2−3 гвоздя в секунду. Цена инструмента — 54600 р.
